Filterbehälter

  • OK-Gasfeinfilter für Erdgas in allen Abmessungen und für hohe Betriebsdrücke
  • OK-Filterabscheider für kondensathaltige Gase, mehrstufig, mit Multizyklonbündel, Demister, Coalescerelementen, in verschiedenen Kombinationen
  • OK-Flüssigkeitsfilter für alle Flüssigkeiten, in allen Abmessungen und für hohe Betriebsdrücke

  • Filterbehaelter_1

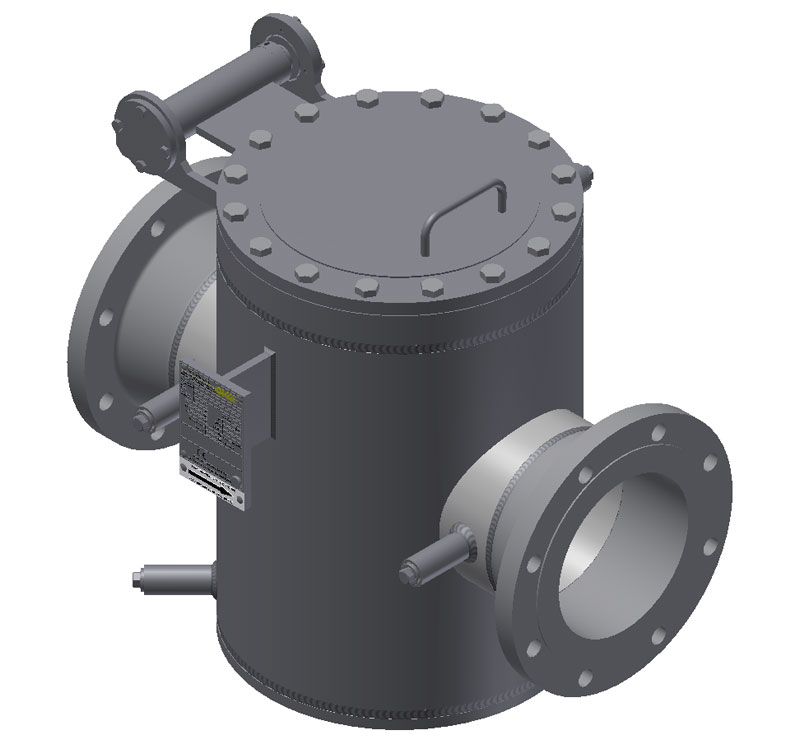

  • Filterbehaelter_2
  • Filterbehaelter_3

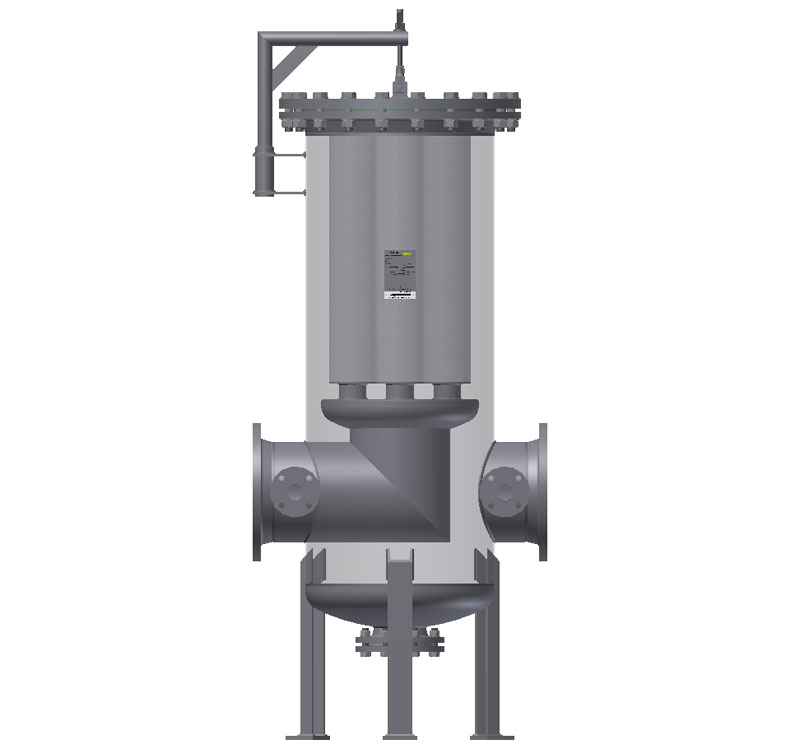

  • Filterbehaelter_4

Filterabscheider

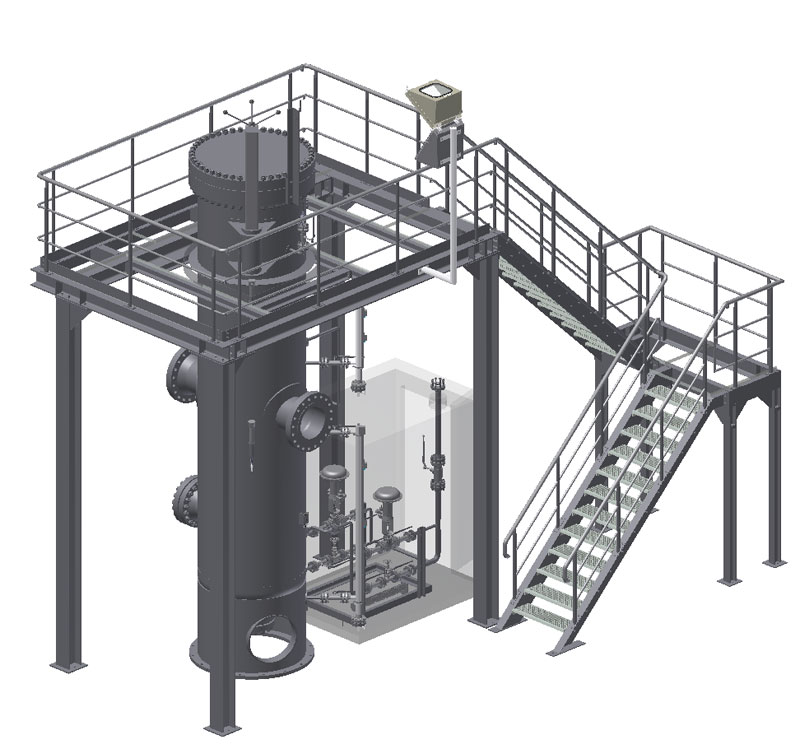

  • Filterabscheider-1

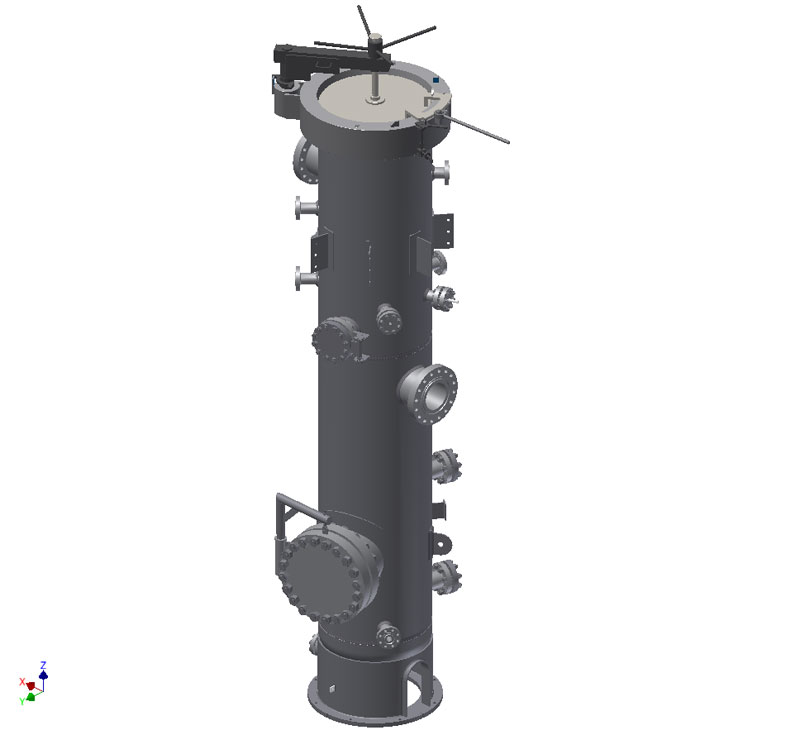

  • Filterabscheider-2

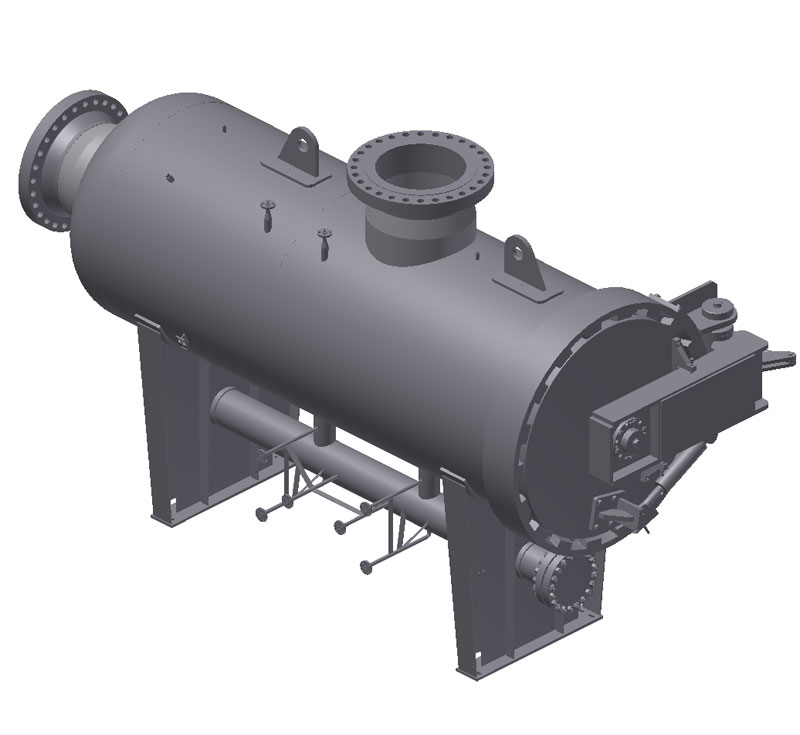

  • Filterabscheider-3
  • Filterabscheider-4

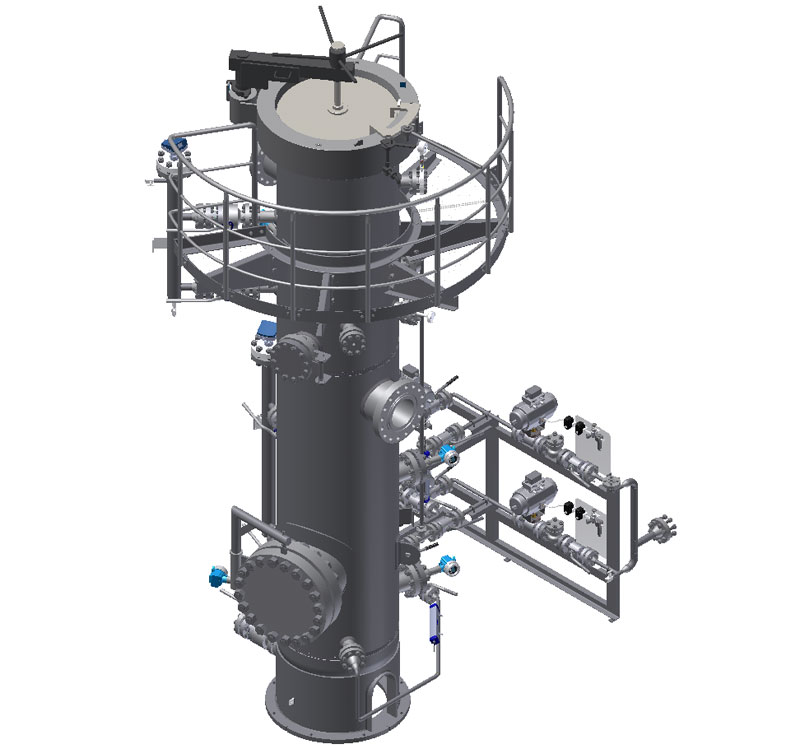

  • Filterabscheider-5

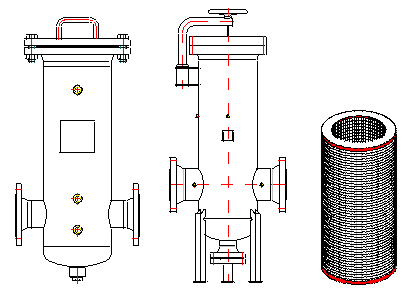

Allgemeine Beschreibung des OK-Gasfeinfilters:

  1. Der durch den Eintrittsstutzen in den OK-Gasfeinfilter eintretende Gasstrom wird um 90° nach oben umgelenkt und den OK-Zellulose-Filterelementen zugeführt.
  2. Die OK-Zellulose-Elemente werden von außen nach innen durchströmt. Alle kleinen und kleinsten Feststoff-Teilchen bis zu 5 µm werden herausgefiltert. Sie werden durch das Filtermedium zurückgehalten. Nach Verschmutzung des Filtermediums (hoher Differenzdruck) sind die Elemente verbraucht und müssen ausgewechselt werden.
  3. Das nun gereinigte Gas wird innerhalb der Filterelemente nach unten geführt, dort um 90° umgelenkt und gelangt dann zum Austrittsstutzen.

OK-GasfilterOK-Gasfilter

Der OK-Gasfilter, Typ OKGF (variable Typen), ist für den Einsatz im Kleinmengenbereich konstruiert. Es werden vorzugsweise gasförmige Medien gefiltert. Flüssigkeiten sind möglich.

Das Filterelement ist mit einem durch phenolharzimprägnierte Polyesterfasern verstärktem Filterpapier ausgerüstet. Ein PUR - Kleber verbindet die Teile des Filterelementes. Die Filterpatrone kann bei trockenen Stäuben mehrfach gereinigt werden.

Die Einbaulage des Filters ist beliebig. Zwei Befestigungslöcher erleichtern die Montage des Filtergehäuses in der Anlage. Im Interesse einer einfachen Reinigung ist ein senkrechter Einbau vorteilhaft.

Der Filterelementwechsel wird einfach durch Herausschrauben der Verschluss-Schraube vorgenommen. Je nach Verschmutzungsgrad wird die Patrone gereinigt oder ausgetauscht. Der O-Ring für die Gehäusedichtung ist auf Wiederverwertbarkeit zu prüfen. Danach wird das Gehäuse wieder geschlossen.
